移动硬盘揭秘:工程品与零售品拆解PK


CBSi中国·ZOL 作者:中关村在线 谢春龙 责任编辑:王刚 【原创】 2010年07月29日 05:58 评论
产品:C601U(500GB) 力杰 移动硬盘 回到顶部阅读

工程样品与零售正品外观/硬盘比较

  以往我们消费者从市场上购买到的移动硬盘都是厂商经过多项测试后通过验证的产品,才得以流通到零售市场上销售。近日,在力杰幻影C601U 5G版USB3.0移动硬盘上市前,我们收到了厂商送测的一款力杰幻影C601U 5G版移动硬盘的工程样品,本期我们就通过拆解来揭秘零售版移动硬盘与工程样品的区别究竟有多大


  相信还有大部分读者不了解什么是工程样品,下面就首先来为大家解释一下工程样品的意思。所谓工程样品,即是厂商开发一个新产品阶段的测试样品,用以制作出更出色的成品。这些样品原本只是用来测试使用的,其性能大多不如正式产品那么稳定,当然也不能当作正式产品一样的出售,但其也成为了很多JS的牟利源,工程样品在CPU市场上比较常见。


移动硬盘揭秘:工程品/正品拆解对比
力杰幻影C601U 5G版移动硬盘工程样品与正品外观对比(点击放大)

  了解了工程样品的含义后,我们就来看看力杰幻影C601U 5G版移动硬盘工程样品与零售正品的区别。首先来看外观方面,杰幻影C601U 5G版移动硬盘两者均采用梦幻亚克力镜面工艺,整体无螺丝式设计,尽显尊贵时尚;不锈钢打造的金属质感底盖,散热效果极佳。产品正面中部印有力杰LOGO,在右上角处多出了一个力杰独有的5G标识,工程样品在字迹上没有零售正品显得清晰。

移动硬盘揭秘:工程品/正品拆解对比
力杰幻影C601U 5G版移动硬盘工程样品与正品内部硬盘(点击放大)

  看完外观,我们打开外壳查看两者内部装备硬盘的情况。力杰幻影C601U 5G版移动硬盘工程样品使用的日立(Hitachi)2.5英寸HTS545050B9A300 500GB硬盘,而力杰幻影C601U 5G版移动硬盘零售正品装备的是2.5英寸原厂三星(Samsung)HM500JI 500GB硬盘,两者使用的硬盘完全不同。

产品:C601U(500GB) 力杰 移动硬盘 回到顶部阅读

工程样品PCB做工粗糙 接口易脱落

● 力杰幻影C601U 5G版移动硬盘工程样品与零售正品内部PCB对比

  看完外观和内部硬盘的不同后,我们进入到力杰幻影C601U 5G版移动硬盘产品最为关键的内部PCB电路板上。移动硬盘工程样品与零售正品最大的不同就体现在这里。


移动硬盘揭秘:工程品/正品拆解对比

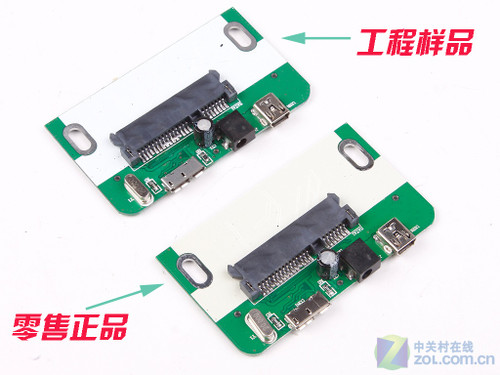

力杰幻影C601U 5G版移动硬盘工程样品与正品PCB对比(点击放大)

  如上图所示,力杰幻影C601U 5G版移动硬盘零售正品的PCB材质优良,漆色圆润,而工程样品的PCB电路板做工较粗糙,漆色无光泽、板材质量较差,颜色方面也要比零售正品的暗。接口部位的做工有歪曲,不如正品的端正。

移动硬盘揭秘:工程品/正品拆解对比

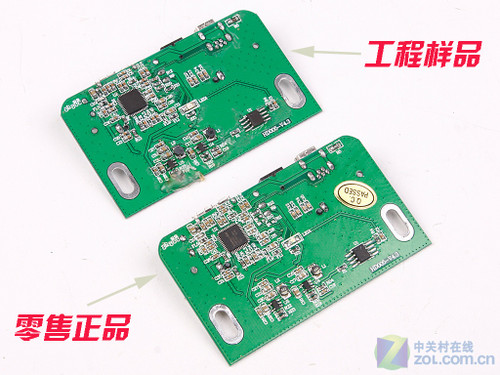

力杰幻影C601U 5G版移动硬盘工程样品与正品PCB对比(点击放大)

  再来看PCB电路板背面,差距一目了然。力杰幻影C601U 5G版移动硬盘工程样品的电阻、电容焊接大多都使用手工操作,同时在工程样品左下角R22和H23两处电阻出现个三个回路,还用了大量黏胶粘住了。而零售正品则焊点精细,完全没有此情况发生,并且在PCB上还贴有Q.C PASSED质量检验合格的标签。

移动硬盘揭秘:工程品/正品拆解对比
力杰幻影C601U 5G版移动硬盘工程样品接口脱落(点击放大)

  通过上面的分析,可以看出,工程样品和零售正品在内部的做工上有很大的差异。下面就让我们来看看他们在实际的性能上是否有差距。

产品:C601U(500GB) 力杰 移动硬盘 回到顶部阅读

测试平台硬件与软件环境介绍

● 测试系统硬件环境

  移动硬盘的性能测试使用的硬件平台由英特尔Core i7-860、技嘉P55-UD6主板和芝奇4GB DDR3-1600套装内存构成,操作系统选用32位Windows7旗舰版。细节及软件环境设定见下表:


测 试 平 台 介 绍
中央处理器 Intel Core i7-860
四核 / 133MHz*22 / 8MB共享L3缓存
内存模组 芝奇 4GB DDR3-1600套装
(9-9-9-24 / 1.65v / DDR3-1600)
主板 技嘉GA-P55-UD6
(Intel P55 Chipset / BIOS版本号:0112)
显示卡 华硕 Radeon HD 4670
(RV770 / 512MB / 核心:750MHz / 显存:2000MHz)
硬盘 西部数据10000转 300GB猛禽
300GB / 10000RPM / 16M缓存  / 50GB NTFS系统分区
电源供应器 海盗船 HX850W
(ATX12V 2.0 / 850W
显示器 三星 P2405
(24英寸LCD / 1920*1080分辨率)

测试系统的软件环境

操 作 系 统 及 驱 动
操作系统 Microsoft Windows 7 32位旗舰版
(中文版 / 版本号6.1.7600.16385)
主板芯片组驱动 Intel P55 Chipset fot Windows7 32位
(WHQL / 版本号 9.1.1.1004)
显卡驱动 AMD-ATI Catalyst for Windows7 32位
(WHQL / 版本号 10.9)

桌面环境

1920*1080_32bit 60Hz

测 试 软 件 相 关 介 绍
应用测试 FastCopy
(H.Shirouzu / 版本号1.99)
HD Tach
( 版本号V3.0.4.0 汉化版 )
底层测试 HD Tune
(EFD Software / 版本号3.50专业版)
ATTO Benchmark
( 版本号2.41汉化版 )

产品:C601U(500GB) 力杰 移动硬盘 回到顶部阅读

HD Tach:速率相当/CPU占用率差距大

● 底层测试:HD Tach v3.0.4.0

  HD Tach是一款常用的存储器测试工具。其不仅能够测试存储产品的平均传输率,而且可以同时检查出CPU占用率、突发传输速度等其他项目。HD Tach的读速度测试不依赖于文件系统,曲线成绩基本相当于硬盘内部传输速率测试。体现的是很理想化的硬盘速度,其外延部分大约是磁盘性能表中buffer to disk项目的反映,而真实应用中,极少有机会达到这样的高度。

  力杰幻影C601U 5G版移动硬盘工程样品


移动硬盘揭秘:工程品/正品拆解对比

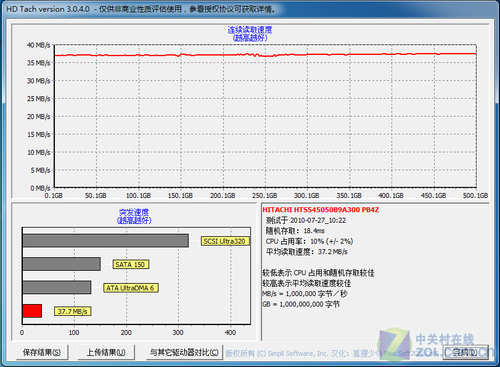

力杰幻影C601U 5G版移动硬盘工程样品HD Tach测试成绩(点击放大)

  力杰幻影C601U 5G版移动硬盘零售正品

移动硬盘揭秘:工程品/正品拆解对比

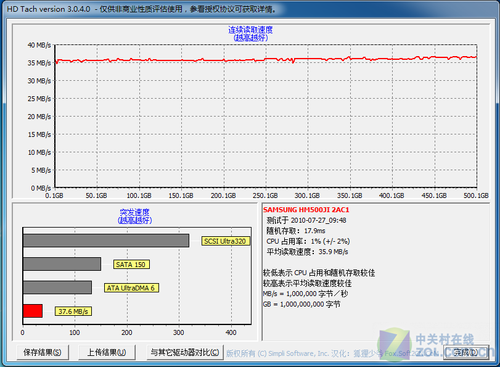

力杰幻影C601U 5G版移动硬盘零售正品HD Tach测试成绩(点击放大)

  首先来看HD Tach的成绩,力杰幻影C601U 5G版移动硬盘工程样品在HD Tach下的平均读取速度为37.2MB/s,突发速率为37.7MB/s。力杰幻影C601U 5G版移动硬盘零售正品的平均读取速度为35.9MB/s,突发速率达37.6MB/s,两者相当。而在CPU占用率方面差距较大,力杰幻影C601U 5G版移动硬盘工程样品达到了10%,而力杰幻影C601U 5G版移动硬盘零售正品仅为1%。

产品:C601U(500GB) 力杰 移动硬盘 回到顶部阅读

HD Tune:两者各项速度几乎相同

● 底层测试:HD Tune Pro v3.50

  HD Tune Pro是一款磁盘性能诊断测试工具。它能检测磁盘的传输率、突发数据传输率、数据访问时间、CPU使用率、健康状态,温度及扫描磁盘表面等。

  力杰幻影C601U 5G版移动硬盘工程样品


移动硬盘揭秘:工程品/正品拆解对比
力杰幻影C601U 5G版移动硬盘工程样品HD Tune测试成绩(点击放大)

  力杰幻影C601U 5G版移动硬盘零售正品

移动硬盘揭秘:工程品/正品拆解对比
力杰幻影C601U 5G版移动硬盘零售正品HD Tune测试成绩(点击放大)

  从HD Tune读取速度测试对比看,两者速度均较为稳定,都没有出现太大的波动,其中力杰幻影C601U 5G版移动硬盘工程样品平均读取速度为33.2MB/S,最高到33.3MB/S;而力杰幻影C601U 5G版移动硬盘零售正品的读取速度最大值为33.3MB/S,而平均值为32.8MB/S,两者基本一样。

产品:C601U(500GB) 力杰 移动硬盘 回到顶部阅读

ATTO测试:最大读取/写入性能测试

● 底层测试:ATTO Disk Benchmark

  ATTO Disk Benchmark是一款优秀且免费的磁盘基准测试软件,支持对稳定性/突发性传输速率进行读写测试,适用于常规硬盘、RAID、USB闪存盘、移动存储卡等产品的读写性能测试。

  力杰幻影C601U 5G版移动硬盘工程样品


移动硬盘揭秘:工程品/正品拆解对比
力杰幻影C601U 5G版移动硬盘工程样品ATTO测试成绩(点击放大)

  力杰幻影C601U 5G版移动硬盘零售正品

移动硬盘揭秘:工程品/正品拆解对比
力杰幻影C601U 5G版移动硬盘零售正品ATTO测试成绩(点击放大)

  通过ATTO Disk Benchmark测试我们可以看出,其中力杰幻影C601U 5G版移动硬盘工程样品的最快读取和写入成绩分别为34.6MB/S和32.1MB/S,而力杰幻影C601U 5G版移动硬盘零售正品成绩分别在34.5MB/S和32.6MB/S,都已经充分发挥出内部笔记本硬盘的极限性能。

产品:C601U(500GB) 力杰 移动硬盘 回到顶部阅读

实际文件拷贝时间和全文总结

● 应用性能测试:FastCopy

  FastCopy是个小巧的文件/目录拷贝工具,其功能强大,性能优越,能充分挖掘文件系统和硬盘驱动器的能力,并且支持计数和计时。这里使用两个目录来进行测试:第一个是包含2个文件总计容量为3620.9MB的“HDVideos”目录;第二个是包含12645个文件总计容量为4998MB的“Drivers”目录,分别考察移动硬盘应付大容量文件拷贝和大量小文件的能力。

  力杰幻影C601U 5G版移动硬盘工程样品


移动硬盘揭秘:工程品/正品拆解对比 移动硬盘揭秘:工程品/正品拆解对比

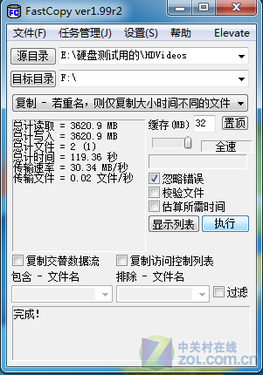

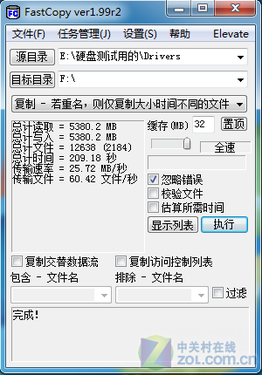

力杰幻影C601U 5G版移动硬盘工程样品FastCopy测试成绩(点击放大)

  力杰幻影C601U 5G版移动硬盘零售正品

移动硬盘揭秘:工程品/正品拆解对比 移动硬盘揭秘:工程品/正品拆解对比

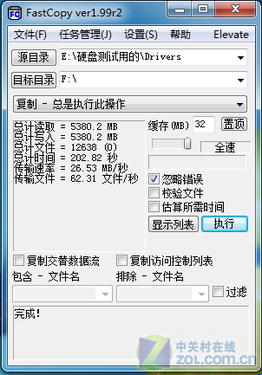

力杰幻影C601U 5G版移动硬盘零售正品FastCopy测试成绩(点击放大)

  通过文件拷贝来看实际应用中的性能。同样的文件,在两者测试出的时间虽不同,但差距也微乎其微。在拷贝5GB的大量零散文件时,力杰幻影C601U 5G版移动硬盘工程样品用时209.18秒,而力杰幻影C601U 5G版移动硬盘零售正品用时202.82秒;在拷贝4GB单一视频高清文件时,力杰幻影C601U 5G版移动硬盘工程样品用时119.36秒,而力杰幻影C601U 5G版移动硬盘零售正品用117.41秒,两者都出色的完成了任务。

● 全文总结

  在多项底层和应用层的测试中我们可以看出,虽然工程样品和零售正品在内部PCB做工的精细程度上存在很大的差异,但通过接口下的实际测试,两者内部硬盘在性能比较上平起平坐,几乎没有任何的差距。由于工程样品的USB3.0接口虚焊脱落,我们没有进行USB3.0性能测评,但相信在USB3.0下两者同样不会有太大波动。

移动硬盘揭秘:工程品/正品拆解对比
力杰幻影C601U 5G版USB3.0移动硬盘

  在移动硬盘产品上,速度的高低取决于接口和芯片以及内部硬盘的性能,因此如果工程样品和零售正品内部相同的情况下,性能是不会有太大差距的。但工程样品毕竟只是测试样品,仅供厂商技术人员改善性能,在性能上会不如零售正品那么稳定,并且多次插拔还会造成接口的损坏。本次USB2.0测试虽然两者没有实质性差距,但不排除长时间使用后会出现问题。所以消费者在购买前一定要上网查询,多到正规授权经销商处,购买时一定要认准正品标识,开具购买证明,保护自己的利益。
