佰科PCI-E to USB3.0扩展卡简介
USB3.0带来外置数据传输技术突飞猛进的变革，它的巨大速度优势和不断降低的成本价格推进市场普及，但是目前还有很多台式机电脑并不提供该接口。没有USB3.0接口的台式机用户，如果想体验USB3.0存储设备的数倍提高的读写速度，无需要伤筋动骨去购买新的USB3.0主板，只需要购买一块PCI-E转USB3.0扩展卡即可体验USB3.0极速传输。日前，ZOL消费存储事业部就抢先收到了佰科PCI-E to USB3.0扩展卡，下面让我们来看看其性能如何。

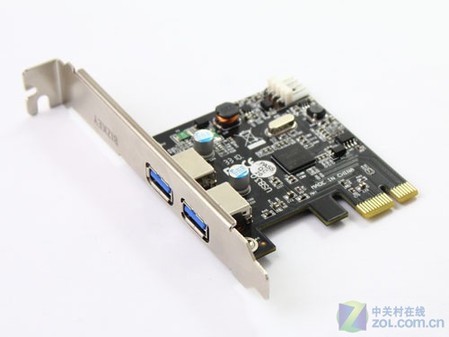

佰科PCI-E to USB3.0扩展卡
佰科PCI-E to USB3.0扩展卡体积较小，适用于HTPC机箱，其采用PCI-Express X1接口，并可自动判断支持PCI-Express 1.0/2.0 X1总线，应付目前主流USB3.0 HDD移动硬盘和优盘游刃有余，即使运用上目前最先进的SSD固态硬盘也可充分发挥其效用。该扩展卡配置2个USB3.0接口。
佰科PCI-E to USB3.0扩展卡
佰科PCI-E to USB3.0扩展卡采用BGA封装的NEC D720200F主控芯片，NEC D720200F主控芯片是一颗PCI Express to USB3.0的桥接晶片，通过PCI-Express 接口与电脑主板相连，使USB3.0的周边设备可以5Gbps的超高传输速度与电脑主机联接。并且该扩展卡向下完全兼容USB1.1与USB2.0，速度比USB2.0规格提高10倍。为了保证多个USB3.0存储设备稳定运行，该扩展卡设置有一个小4pin软驱供电接口。

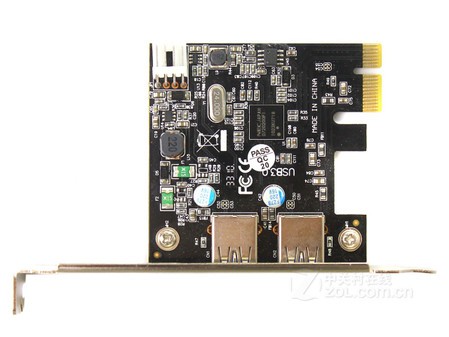

佰科PCI-E to USB3.0扩展卡
从做工来看，佰科PCI-E to USB3.0扩展卡采用黑色PCB板材，厚度达到了主板或显卡的标准。其采用大量陶瓷电容以及日系固态电容，保证电压的滤波效果，并且各种元件的焊点饱满均匀，金手指部分色泽纯正均匀。
测试平台硬件与软件环境介绍
● 测试系统硬件环境
佰科PCI-E to USB3.0扩展卡的性能测试使用的硬件平台由AMD 羿龙四核805处理器、斯巴达克 黑潮BA-500 PRO主板和记忆4GB DDR3-1333套装内存构成，操作系统选用64位Windows7旗舰版。细节及软件环境设定见下表：
测 试 平 台 介 绍
中央处理器
AMD 羿龙 X4 805
内存模组
记忆 4GB DDR3-1333 紫金城套装
（9-9-9-24 / 1.5v / DDR3-1333）
主板
斯巴达克 黑潮 BA-500 PRO+
（890GX Chipset +SB850南桥 / BIOS版本号：0112）
显示卡
主板集成 HD4290
（显示核心频率700MHz / 128MB DDR3显存）
硬盘
希捷7200.12 1TB
（1000GB / 7200RPM / 32M
电源供应器
全汉Aurum系列 500W 金牌
（ATX12V 2.0 / 500W）
显示器
理想美格 GML2457
（24英寸LED / 1920*1080分辨率）
● 测试系统的软件环境
1920*1080_32bit 60Hz
操 作 系 统 及 驱 动
操作系统
Microsoft Windows 7 64位旗舰版
（中文版 / 版本号6.1.7600.16385）
主板芯片组驱动
AMD 890GX Chipset fot Windows7 64位
（WHQL / 版本号 9.1.1.1004）
显卡驱动
AMD-ATI Catalyst for Windows7 64位
（WHQL / 版本号 10.9）
测 试 软 件 相 关 介 绍
应用测试
FastCopy
（H.Shirouzu / 版本号1.99）
HD Tach
( 版本号V3.0.4.0 汉化版 )
底层测试
HD Tune
（EFD Software / 版本号3.50专业版）
ATTO Benchmark
( 版本号2.41汉化版 )
● 测试优盘介绍
本次测试我们将佰科U3 16GB优盘使用在佰科PCI-E to USB3.0扩展卡进行详细的数据测试。
佰科 U3 16GB优盘外观
佰科 U3 16GB优盘是一款USB3.0高速优盘，采用银灰色的铝制外壳，容量为16GB。
底层测试：连续读取超过160MB/秒
● 底层测试：HD Tach
HD Tach读速度测试不依赖于文件系统，曲线成绩基本相当于硬盘内部传输速率测试。体现的是很理想化的硬盘速度，其外延部分大约是磁盘性能表中buffer to disk项目的反映，而真实应用中，极少有机会达到这样的高度。
佰科PCI-E to USB3.0扩展卡HD Tach测试（点击放大）
HD Tach是一款常用的存储器测试工具。佰科 U3 16GB优盘通过佰科PCI-E to USB3.0扩展卡的读取性能较好，平均读取速度达164.2MB/秒，突发读取速度168.5MB/秒。
● 底层测试：HD Tune Pro v4.60
HD Tune是一款硬盘性能诊断测试工具。它能检测硬盘的传输率、突发数据传输率、数据存取时间、CPU 使用率、健康状态，温度及扫描磁盘表面等。另外，还可详细检测出硬盘的固件版本、序列号、容量、缓存大小以及当前的传送模式等。
佰科PCI-E to USB3.0扩展卡HD Tune读取（点击放大）
佰科 U3 16GB优盘通过佰科PCI-E to USB3.0扩展卡在该软件下的读取表现为：最低传输率155.3MB/秒，最高传输率156.8MB/秒，平均传输率156.6MB/秒，数据访问时间为0.332 ms。突发传输速率93.6MB/秒，CPU占用率4.4%。
● 底层测试：ATTO Disk Benchmark
ATTO Disk Benchmark是一款优秀且免费的磁盘基准测试软件，支持对稳定性/突发性传输速率进行读写测试，适用于常规硬盘、RAID、USB闪存盘、移动存储卡等产品的读写性能测试。
佰科PCI-E to USB3.0扩展卡ATTO Benchmark测试成绩（点击放大）
在ATTO Disk Benchmark测试中可以看出，佰科 U3 16GB优盘通过佰科PCI-E to USB3.0扩展卡的读取速度达到164.51MB/秒，写入速度120.04MB/秒。下面看看佰科 U3 16GB优盘通过佰科PCI-E to USB3.0扩展卡的实际文件拷贝能力如何！
实际拷贝文件性能测试和全文总结
● 应用性能测试：FastCopy
FastCopy是个小巧的文件/目录拷贝工具，其功能强大，性能优越，能充分挖掘文件系统和硬盘驱动器的能力，并且支持计数和计时。这里使用一个包含1个视频文件总计容量为283MB的《变形金刚》MP4视频剪辑文件，可以反映出佰科PCI-E to USB3.0扩展卡在应对大容量单个文件的实际拷贝能力；另一个文件包含100首MP3歌曲，总计容量为306MB，用来反映佰科PCI-E to USB3.0扩展卡应对零散文件拷贝能力。

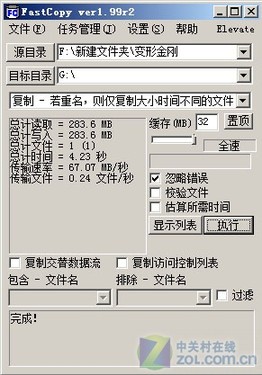

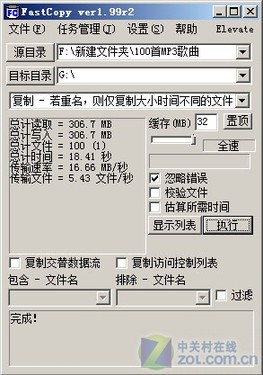

佰科 U3 16GB优盘FastCopy测试成绩
在FastCopy文件拷贝测试中，佰科 U3 16GB优盘通过佰科PCI-E to USB3.0扩展卡在应对大量零散文件时，用时为18.41秒，写入速度为16.66MB/秒；而拷贝小容量视频文件时，佰科 U3 16GB优盘通过佰科PCI-E to USB3.0扩展卡的写入速度为67.07MB/秒，用时为4.23秒。
● 全文总结：
佰科PCI-E to USB3.0扩展卡在实际运用中表现出优异性能，使用佰科 U3 16GB优盘测试的速度远远超过传统机械硬盘，性能直逼SSD固态硬盘。它几乎超越传统USB2.0存储设备至少5倍速度，大幅缩短用户的等待时间。该扩展卡做工精良，用料上佳，并且选用NEC主控芯片，兼容性和稳定性出众。
