西部数据2TB外置硬盘外观介绍
说到原厂移动存储器，西部数据My Book系列外置硬盘家族不得不提，My Book系列不仅款式众多，而且产品外观设计、功能设置、性能表现等方面都堪称一流。近期，西部数据又发布了两款My Book系列新品——My Book Studio Edition II，容量分别有1TB和2TB两种，产品内部具有两块硬盘，组成RAID模式，并且配备了三种外部接口，适用性非常广泛。下面就让我们了解一下该款产品吧。
西部数据My Book Studio Edition II 2TB外置硬盘外包装
西部数据My Book Studio Edition II 2TB外置硬盘的包装盒非常大，采用传统纸盒，表面印刷精美，背景采用鲜红色，非常亮眼。
西部数据My Book Studio Edition II 2TB外置硬盘外观
西部数据My Book Studio Edition II 2TB外置硬盘样式与前一代产品有些类似，不过厚度变大了不少，这跟内部搭载两块硬盘有关。该产品由国际久负盛名的设计巨头IEDO负责设计，以简洁、优雅为原则，堪称完美，银色书本造型配以简约的白色LED动态指示灯，外表时尚而富有科技感。
西部数据My Book Studio Edition II 2TB外置硬盘LOGO
西部数据My Book Studio Edition II 2TB外置硬盘整个系统采用对流冷却式散热结构，系统还支持省电模式。此外，整个系统没有风扇，工作起来相当安静。
西部数据My Book Studio Edition II 2TB外置硬盘接口
西部数据My Book Studio Edition II 2TB外置硬盘具备三种不同外部接口，包括有FireWire 400/800（IEEE-1394），eSATA，USB 2.0，接口数量为4个。此外，产品背面还有一个弹性电源开关和一个电源插孔。
西部数据My Book Studio Edition II 2TB外置硬盘附件
西部数据My Book Studio Edition II 2TB外置硬盘包装盒内含有如下附件：双驱存储系统、FireWire 800数据电缆、FireWire 800转400数据电缆、USB数据电缆、交流电变压器、软件CD光盘、《快速安装指南》、使用手册。
西部数据My Book Studio Edition II 2TB外置硬盘规格标签
据悉，西部数据My Book Studio Edition II系列产品将于近期上市，1TB版官方售价为349美元（约合人民币2390元），2TB版官方售价为599美元（约合人民币4100元）。
了解完西部数据My Book Studio Edition II 2TB外置硬盘后，下面我们再来看看其内部做工。
西部数据2TB外置硬盘内部拆解
西部数据My Book Studio Edition II 2TB外置硬盘顶部具有一个开关，通过这个开关就可以打开顶盖。
打开西部数据My Book Studio Edition II 2TB外置硬盘顶盖
打开顶盖后，拆下硬盘仓档板，这时两块硬盘就表露无疑。与上一代2TB My Book系列类似，Studio Edition II 2TB外置硬盘内部实际上是由两块硬盘组建RAID磁盘阵列系统，唯一的区别就是采用了My Book Studio设计风格。
西部数据My Book Studio Edition II 2TB外置硬盘具有两块硬盘
西部数据My Book Studio Edition II 2TB外置硬盘可以让使用者不需要螺丝刀就可以升级硬盘容量。内部的两块硬盘通过顶部的拉环轻易提出，而用户则不需要进行任何软件、硬件设置。
硬盘采用抽拉式设计
通过外壳扣具我们可以一步步拆除Studio Edition II的外壳，这时全部内在框架就一览无余。
西部数据My Book Studio Edition II 2TB外置硬盘内部框架
值得一提的是，西部数据My Book Studio Edition II 2TB外置硬盘内部PCB电路板做工非常扎实，所有元件都经过精挑细选，而且用料十足，章显大厂风范。此外，与外壳相衔接的所有组建都包裹了一层橡胶垫，起到了防震功能，边缘处也配以EMI防电子辐射弹片。
西部数据My Book Studio Edition II 2TB外置硬盘减震设计
西部数据My Book Studio Edition II 2TB外置硬盘使用牛津半导体公司（Oxford Semiconductor）推出的USB/Firewire/SATA存储控制器——OXUFS9360S-FBAG。
USB/Firewire/SATA存储控制器芯片
西部数据My Book Studio Edition II 2TB外置硬盘还采用了Silicon Storage Technology（美国超捷半导体）Multi-Purpose Flash闪存芯片，编号为39vf040 70-4C-WHE。
Multi-Purpose Flash闪存芯片
为了实现对IEEE 1394b的支持，西部数据My Book Studio Edition II 2TB外置硬盘使用了TI公司（德州仪器）出品的IEEE P1394b三端电缆收发器/仲裁器，编号为TSB81BA3D。
IEEE P1394b三端电缆收发器/仲裁器芯片
了解完西部数据My Book Studio Edition II 2TB外置硬盘的内部构架后，接下来我们重点解析该产品的核心部件——GreenPower硬盘。
西部数据GreenPower硬盘详解
西部数据在My Book Studio Edition II中配置了最新一代GreenPower硬盘，发热更少，耗电更低。同时，还加入了对Mac HFS+文件格式的支持。根据官方介绍，使用GreenPower硬盘功耗比同类产品低大约30%，而且由于不需要额外散热风扇，运行时非常安静。
西部数据WD10EAVS硬盘外观
西部数据Caviar GP硬盘具体型号是WD10EAVS，采用支持NCQ技术的可切换SATA 1.5Gb/s或3Gb/s接口，板载16MB缓存，内部具有4张单碟容量250GB的盘片，总体容量为1TB，应用了垂直磁记录技术。
西部数据WD10EAVS硬盘背面
西部数据GP（GreenPower）主要面向低耗节能，主轴转速低于标准7200rpm，介于5400-7200之间的一个固定数值。对应主轴转速的下降，其标称的平均读取寻道时间8.9ms、平均延迟5.6ms，内部传输速率144.5MB/s。在功率需求方面标称是+5V 0.70A和+12V 0.55A，这是一个相当低的水平。
西部数据WD10EAVS硬盘规格标签
WD10EAVS使用WD传统盘体设计和反转PCB安装，几乎没有改变，只是在硬盘上盖的颜色方面回归银色涂装。
西部数据WD10EAVS硬盘PCB部分
Caviar GP提供标准SATA电力+数据接口，额外的8pin切换跳线可以强制硬盘外部接口速率至1.5Gb/s，此外这组条线还能控制硬盘的频展及节能模式。
西部数据WD10EAVS硬盘主控芯片和缓存芯片
WD10EAVS的PCB尺寸和以往没有变化，仍然使用主控+缓存分开式方案。在逻辑控制方面配置了Marvell主控芯片和外置hynix SDRAM缓存。PCB和盘体的连接也为弹性触点方式。
西部数据WD10EAVS硬盘SMOOTH磁盘电机控制器
● 技术特色
Caviar GP最大特点是GreenPower技术中的IntelliPower低主轴转速带来的运行状态改善，其功耗水准却比同类产品低38%甚至更多。IntelliSeek技术可以通过智能运算改良磁头寻道，在不影响性能的同时减缓寻道速度，起到降低硬盘功耗和减少磁头机械臂磨损的目的。StableTrac技术在工作时可以保证马达轴心始终保持在盘片中心，稳定的运行可以降低振动对盘片带来的危害，让振动中的读写操作更精准。
测试系统硬件、软件及说明介绍
● 测试系统的硬件环境
硬盘性能测试部分使用的硬件平台由Core 2 Duo E8500 CPU、华硕P35 Premium主板和博帝1GB*2双通道DDR3-1866内存构成。细节及软件环境设定见下表。
西部数据 WD800JD DELL 17英寸LCD
系 统 硬 件 环 境
中央处理器
Intel Core 2 Dou E8500
（双核 / 333MHz*9.5 / 6MB共享L2缓存）
内存模组
博帝 DDR3-1866 1GB *2
（运行在1066MHz_7-7-7）
主板
ASUS P5E3 Premium
（/ ICH9R / BIOS版本0151）
显示卡
XFX 9600GT
（GeForce 9600GT / 512MB / 核心:650MHz / 内存:1800MHz）
硬盘
（80GB / 7200R / 8MB缓存 / 50GB NTFS系统分区）
电源供应器
Topwer TOP-900W
（ATX12V 2.0 / 900W）
显示器
（1280*1024分辨率）
● 测试系统的软件环境
| 操 作 系 统 及 驱 动 | |
| 操作系统 |
Windows XP Professional Windows Vista Ulitmate |
| 主板驱动 |
Intel Chipset Device Software Intel Matrix Storage Manager / AHCI Driver |
| 显卡驱动 | NVIDIA ForceWare （Beta / 版本号175.14） |
| 桌面环境 | 1280*1024_32bit＠60Hz |
性 能 测 试 软 件
测试项目(1)
ATTO Disk Benchmarks
( 版本号2.02汉化版 )
测试项目(2)
HD Tach
( 版本号V3.0.4.0 汉化版 )
测试项目(3)
HD Tune
( 版本号2.53 汉化版 )
测试项目(4)
系统查看设备容量信息
测试使用台式机系统，以西部数据80GB WD800JD中的50GB（NTFS系统分区）安装引导操作系统、运行测试软件。引导硬盘和待测硬盘控制部分使用主板芯片组ICH，型号为Intel ICH9R，配置为AHCI模式以开启NCQ。
● 测试说明
由于该产品同时具有FireWire 800、FireWire 400、eSATA、USB 2.0四种不同类型的接口，其中FireWire 800刚刚推出不久，周边支持设备还不多见；FireWire 400和USB 2.0速度比eSATA慢许多，不利于在RAID配置下发挥出应有性能。因此，综合来看，我们决定本次测试全部在eSATA环境下完成，并利用eSATA接口高带宽的优势测试西部数据My Book Studio Edition II 2TB外置硬盘的极限性能。
西部数据2TB外置硬盘软件介绍
在进入测试之前，我们首先来介绍一下西部数据My Book Studio Edition II 2TB外置硬盘随机所带的软件，这些软件对于使用者来说非常重要，通过它们可以帮助用户更改设置和实现多重功能。
安装西部数据软件程序（点击放大）
西部数据My Book Studio Edition II 2TB外置硬盘预置软件兼容PC及MAC电脑，连接电脑后会自动加载，安装过程通过窗口化操作来完成。用户通过简单设置，便可实现对数据的同步备份、安全保护、统一管理，还可以实现网络共享、甚至是对原始数据的恢复。此外，软件中还包括有Google实用工具及WD应用设置工具。
WD RAID管理器（点击放大）
西部数据My Book Studio Edition II 2TB外置硬盘最令人兴奋的功能莫过于自主RAID设置，用户可以通过WD RAID管理器来轻松更改RAID配置，就算是电脑初学者也会轻松上手。
WD RAID设置更改（点击放大）
通过WD RAID管理器使用者还可以即时查看磁盘内容和进行磁盘管理。这里需要特别说明的是，在更改RAID设置时软件会格式化硬盘，这时所有数据将会丢失，所以要提前做好备份。
小知识：什么是RAID？
RAID是Redundant Arrays of Independent Disks的简称，中文全称为：廉价冗余磁盘阵列。该技术最初是为了组合小而廉价磁盘来代替大容量、昂贵磁盘，同时希望磁盘故障时不会影响到数据存储的技术。RAID是一种由多块磁盘构成的冗余阵列，可以充分发挥出多块硬盘的优势，可以提升硬盘速度或者增大容量，确保数据安全性，易于管理。
RAID 0：将多个磁盘合并成一个大容量磁盘，不具有冗余功能。在存放数据时，将数据按磁盘个数来进行分段，然后同时将这些数据写进这些盘中，速度非常快。但是如果一个磁盘发生损坏，则所有的数 据都无法使用。
RAID 1：两组相同的磁盘系统互作镜像，速度没有提高，容量为整体的一半，但是允许单个磁盘出错，可靠性最高。
西数2TB外置硬盘RAID 1性能测试
前文已经提到过，RAID 1注重的是磁盘数据安全，具有冗余功能，当一块硬盘发生故障时，另一块硬盘中的全部数据可以保留完整，因此这种模式非常适合对数据存储要求极高的用户使用，它可以用来保存珍贵数据。
RAID 1模式下设备属性
通过Windows设备属性我们可以看出，这款在RAID 1模式下，西部数据My Book Studio Edition II 2TB外置硬盘实际可用容量为931GB。为了增加产品兼容性，文件系统为NTFS格式。
RAID 1模式下HD Tach测试成绩(点击放大)
HD Tach是一款常用的存储器测试工具。西部数据My Book Studio Edition II 2TB外置硬盘读取性能较好，平均读取速度70.7MB/s；突发读取速度129MB/s，同时其12%的CPU占用率表现一般，测试曲线逐步递减，符合硬盘特性。
RAID 1模式下ATTO Disk Benchmark测试成绩
ATTO Disk Benchmark是一款优秀且免费的磁盘基准测试软件，支持对稳定性/突发性传输速率进行读写测试，适用于常规硬盘、RAID、USB闪存盘、移动存储卡等产品的读写性能测试。通过测试可以看出，西部数据My Book Studio Edition II 2TB外置硬盘读取/写入速度分别为131.4MB/秒和67.1MB/秒。
RAID 1模式下HD Tune测试成绩(点击放大)
HD Tune是一款磁盘性能诊断测试工具。它能检测磁盘的传输率、突发数据传输率、数据访问时间、CPU 使用率、健康状态，温度及扫描磁盘表面等。西部数据My Book Studio Edition II 2TB外置硬盘在该软件下的表现为：最小传输率16.2MB/秒，最大传输率88.4MB/秒，平均传输率68.8MB/秒，数据访问时间为19.9 ms。
西数2TB外置硬盘RAID 0性能测试
看完了RAID 1条件下的性能表现后，接下来我们再来看看RAID 0条件下的情况。RAID 0注重的是磁盘性能发挥，最求的最快速度，但不具有冗余功能，因此当一块硬盘发生故障时，另一块硬盘中的数据也全部丢失，因此这种模式非常适合对传输速度要求极高的用户使用，它可以在短时间内移动大容量数据。
RAID 0模式下设备属性
通过Windows设备属性我们可以看出，这款在RAID 0模式下，西部数据My Book Studio Edition II 2TB外置硬盘实际可用容量为1810 GB。为了增加产品兼容性，文件系统为NTFS格式。
RAID 0模式HD Tach测试成绩(点击放大)
HD Tach测试中，西部数据My Book Studio Edition II 2TB外置硬盘读取性能非常好，平均读取速度113MB/s；突发读取速度129MB/s，同时其7%的CPU占用率表现良好，测试曲线逐步递减，符合硬盘特性。
RAID 0模式ATTO Disk Benchmark测试成绩
通过ATTO Disk Benchmark测试可以看出，西部数据My Book Studio Edition II 2TB外置硬盘读取/写入速度分别达到惊人的321.9MB/秒和79.6MB/秒，性能发挥出乎意料。

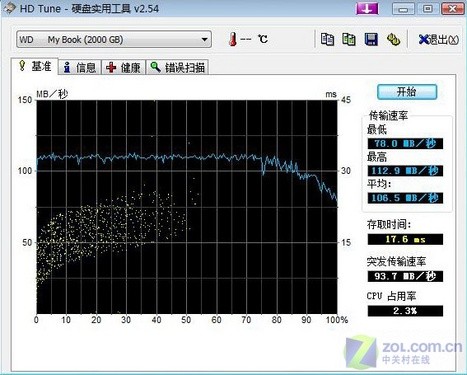

RAID 0模式HD Tune测试成绩(点击放大)
HD Tune测试过程中，西部数据My Book Studio Edition II 2TB外置硬盘在该软件下的表现为：最小传输率78MB/秒，最大传输率112.9MB/秒，平均传输率106.5MB/秒，数据访问时间为17.6 ms。
测试总结：通过上面RAID O与RAID 1环境下的性能测试对比，我们可以明显感受到RAID 0性能果然名不虚传，读取速度最高达到惊人的321.9MB/秒，这个数值甚至已经超过了eSATA接口的理论最大值。
西部数据My Book Studio Edition II 2TB外置硬盘将科技与时尚融于存储应用，满足了Mac用户和创意工作者对高性能数据传输的需求。此外，该产品提供5年质保期，非常适合专业摄影师、图形专家、视频制作人员以及需要大容量存储的用户使用。
